產品類別:
工頻逆變電源(逆變器)單相/三相 電力逆變器 光伏離網逆變器 風機離網逆變器
產品概述:

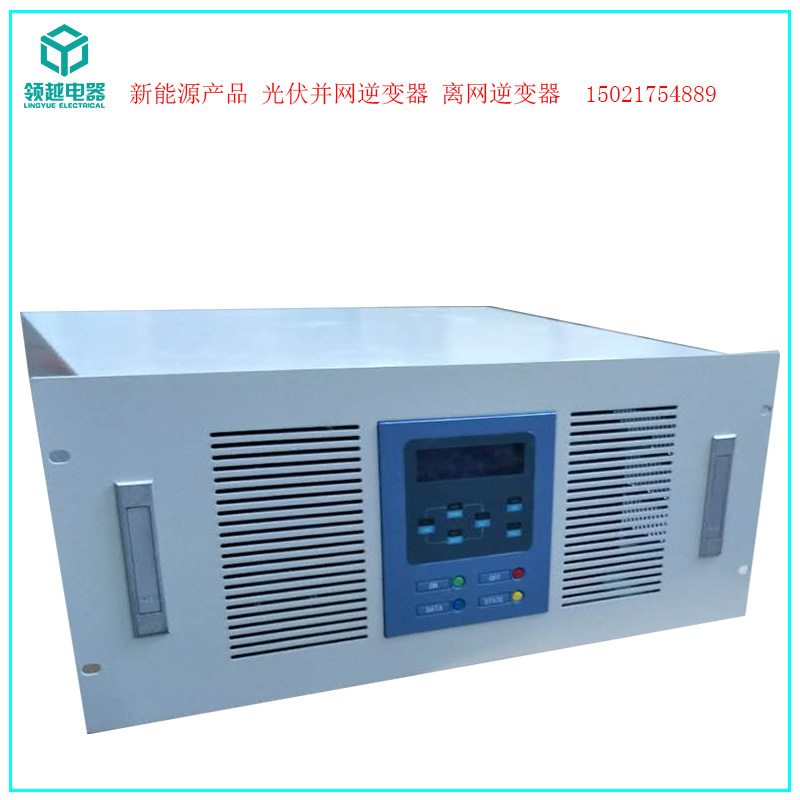

領越電器系列工頻純正弦波逆變電源 采用雙MCU智能設計 性能卓越可兼容不同類負載使用,提供不同的充電電壓/充電電流 不同類型蓄電池進行充電管理 其市電優先模式/蓄電池優先模式可設定 全數字化LCD顯示方便讀取數據,輸入電壓寬范圍 輸出電壓精度高 全自動穩壓范圍 工頻50/60HZ 純正弦波 100%足功率設計 具有穩壓功能 適應為各種工業 碼頭 船舶 機械人等領域
可為用戶不同要求定做 歡迎來電021-69519096/ 18939727096
單相電力逆變電源技術參數
型號
|
LYD220-101
|
LYD220-102
|
LYD220-103
|
LYD220-105
|
LYD220-110
|
LYD220-120
|
LYD220-130
|
LYD220-150
|
直流輸入
|
額定容量(KVA)
|
1.0
|
2.0
|
3.0
|
5.0
|
10
|
20
|
30
|
50
|
輸入額定電壓(VDC)
|
220
|
輸入額定電流(A)
|
5.0
|
10
|
15.2
|
25
|
49
|
99
|
148
|
247
|
輸入直流電壓運行范圍(VDC)
|
220±20%
|
旁路輸入
|
交流電壓允許范圍(VAC)
|
220±15%
|
輸入額定電流(A)
|
4.5
|
9.1
|
13.6
|
22.7
|
45.5
|
90.9
|
136.4
|
227.3
|
交流輸出
|
輸出額定容量(KVA)
|
1.0
|
2.0
|
3.0
|
5.0
|
10
|
20
|
30
|
50
|
輸出額定功率(KW)
|
0.8
|
1.6
|
2.4
|
4.0
|
8
|
16
|
24
|
40
|
輸出額定電壓及頻率
|
220VAC,50Hz
|
輸出額定電流(A)
|
4.5
|
9.1
|
13.6
|
22.7
|
45.5
|
90.9
|
136.4
|
227.3
|
輸出電壓精度(V)
|
220V±3%
|
輸出頻率精度(Hz)
|
50±0.05
|
波形失真率(線性負載)
|
≤3%
|
動態響應(負載0←→100%)
|
5%
|
功率因數(PF)
|
0.8
|
過載能力
|
150%,10秒
|
峰值系數(CF)
|
3:1
|
逆變效率(80%阻性負載)
|
90%
|
轉換時間(毫秒)
|
≤20ms
|
保護功能
|
輸入接反保護、輸入欠壓保護、輸入過載保護、輸出短路保護、過熱保護
|
工作環境
|
絕緣強度VAC(輸入和輸出)
|
1500V ≤5mA
|
噪音(1米)
|
≤50dB
|
使用環境溫度
|
-10℃~50℃
|
濕度
|
0~90%,不結露
|
使用海拔
|
≤2000
|
尺寸
|
尺寸(寬*深*高)
|
482*405*133
|
482*405*178
|
482*420*223
|
550*480*980
|
550*485*120
|
800*600*226
|
800*600*2260
|
三相電力逆變電源技術參數
型號
|
LYS220-302
|
LYS220-303
|
LYS220-305
|
LYS220-310
|
LYS220-320
|
LYS220-345
|
LYS220-360
|
LYS220-3100
|
直流輸入
|
額定容量(KVA)
|
2.0
|
3.0
|
5.0
|
10
|
20
|
45
|
60
|
100
|
輸入額定電壓(VDC)
|
220
|
輸入額定電流(A)
|
10.1
|
15.2
|
25.3
|
49.4
|
99
|
222
|
296
|
496
|
輸入直流電壓運行范圍(VDC)
|
220±20%
|
旁路輸入
|
交流電壓允許范圍(VAC)
|
380±15%
|
輸入額定電流(A)
|
3.0
|
4.6
|
7.6
|
15.2
|
30.1
|
68.4
|
91.2
|
152
|
交流輸出
|
輸出額定容量(KVA)
|
2.0
|
3.0
|
5.0
|
10
|
20
|
30
|
50
|
50
|
輸出額定功率(KW)
|
1.6
|
2.4
|
4.0
|
8
|
16
|
24
|
40
|
40
|
輸出額定電壓及頻率
|
380VAC,50Hz(三相四線)
|
輸出額定電流(A)
|
3.0
|
4.6
|
7.6
|
15.2
|
30.1
|
68.4
|
91.2
|
152
|
輸出電壓精度(V)
|
380V±3%
|
輸出頻率精度(Hz)
|
50±0.05
|
波形失真率(線性負載)
|
≤3%
|
動態響應(負載0←→100%)
|
5%
|
功率因數(PF)
|
0.8
|
過載能力
|
150%,10秒
|
峰值系數(CF)
|
3:1
|
逆變效率(80%阻性負載)
|
90%
|
轉換時間(毫秒)
|
≤20ms
|
保護功能
|
輸入接反保護、輸入欠壓保護、輸入過載保護、輸出短路保護、過熱保護
|
工作環境
|
絕緣強度VAC(輸入和輸出)
|
1500V ≤5mA
|
噪音(1米)
|
≤50dB
|
使用環境溫度
|
-10℃~50℃
|
濕度
|
0~90%,不結露
|
使用海拔
|
≤2000
|
尺寸
|
尺寸(寬*深*高)
|
550*480*980
|
550*485*1200
|
800*600*2260
|
|
